钢材的疲劳寿命、韧性和抗氢脆能力等关键性能，常常受制于其中最“大”的缺陷——非金属夹杂物，一个足够大的夹杂，就可能成为早期疲劳裂纹的源头。
在钢铁冶炼过程中，脱氧、精炼、浇注等环节不可避免产生氧化物、硫化物等非金属夹杂物。细小弥散的夹杂物对钢材性能影响有限，但大尺寸夹杂物会造成应力集中，诱发疲劳裂纹、氢致开裂等缺陷，大幅缩短零部件服役寿命。尤其在高端装备用钢中，微米级大夹杂即可导致零部件失效，因此精准表征钢中最大夹杂物尺寸，是钢材质量控制的核心环节。
极值分析（Extreme Value Analysis, EVA）提供了一套科学的统计工具，能够通过有限的试样观察，预测在更大面积或体积钢材中可能出现的最大夹杂物尺寸。
01.为什么关注“最大”的夹杂物？

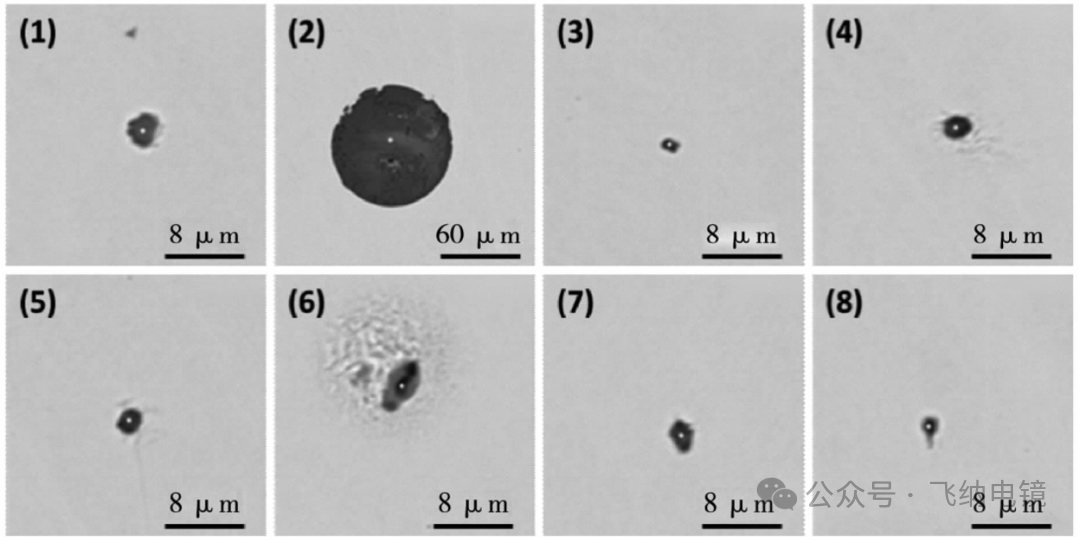

非金属夹杂物是钢铁冶炼过程中不可避免的产物，它们破坏了钢基体的连续性，成为应力集中点和裂纹萌生的源头。大量研究表明：
钢材的疲劳极限主要受控于其中最大的几颗夹杂物，而非平均分布；
一个 30μm 的夹杂物对疲劳寿命的危害远大于成千上万个 5μm 的夹杂物；
在滚动接触疲劳、氢致开裂等失效模式中，最大夹杂物尺寸是关键的判定指标。
因此，如何准确预测和评估最大夹杂物尺寸，已成为衡量高洁净钢（如轴承钢、弹簧钢、齿轮钢）冶金质量的核心技术手段。
传统的夹杂物评级方法（如GB/T 10561、ASTM E45）通过将视场内夹杂物与标准图谱对比来评级，但在高洁净钢评估中存在明显不足：
抽样局限：观察总面积有限，难以捕捉到分布极为稀疏的大尺寸夹杂物；
分类模糊：实际大夹杂物往往是包含氧化物、硫化物的复合体，难以归入单一传统类型；
数据非连续：评级级别与夹杂物长度呈指数关系，难以与疲劳寿命建立定量关联。
极值分析法正是为解决这些问题而发展起来的。
02.极值分析法（EVA）：预测未来
如同我们在风起云涌的大海中，我们想要知道风暴中出现的最大浪高一样，EVA 是一种专门用于推算整批钢材中大体积范围内可能出现的最大夹杂物尺寸的统计方法。它不关心“平均夹杂有多大”，而是关注极端值——那些罕见但一旦出现就会导致疲劳失效的大尺寸夹杂。
EVA 的核心逻辑：

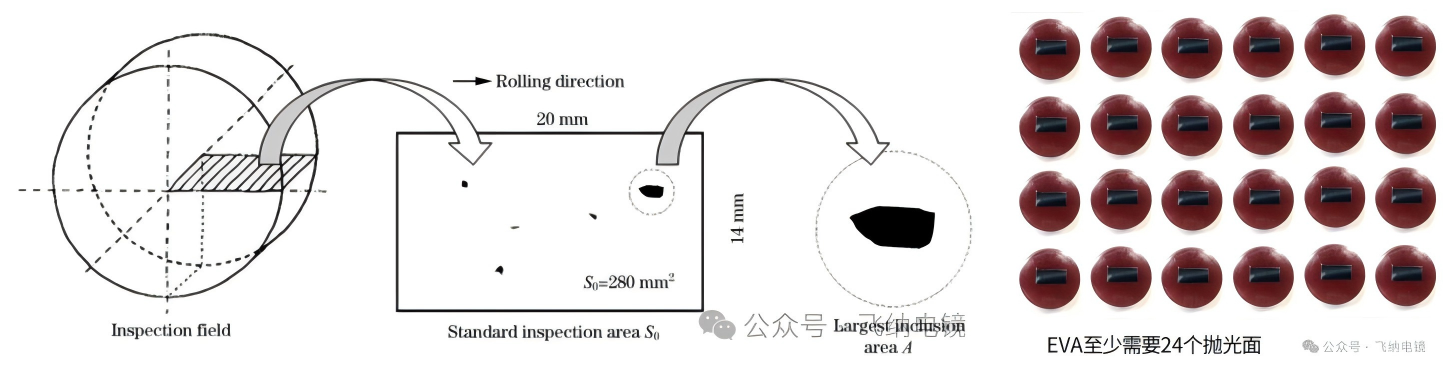

检测多个抛光面（≥24个），记录每个面上的最大夹杂物

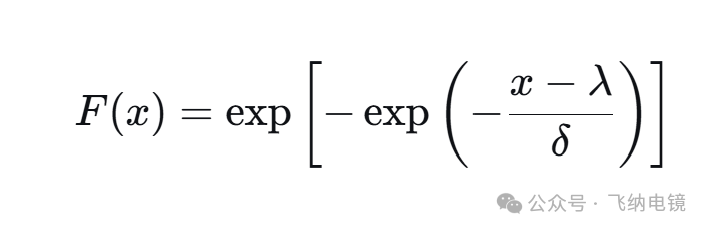

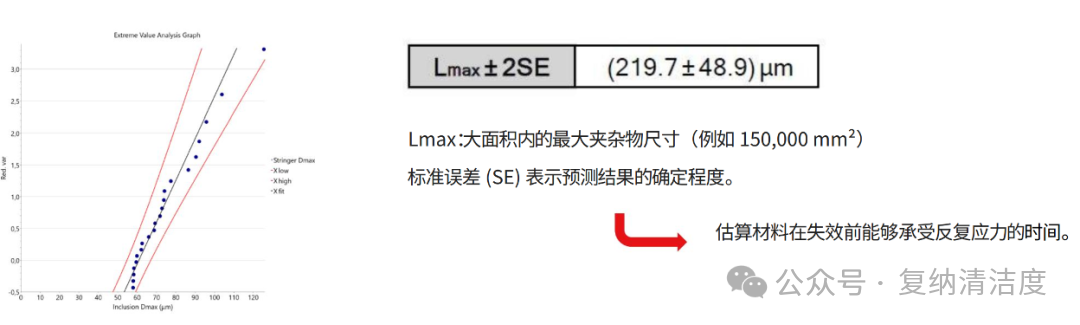

通过 Gumbel 极值分布模型，外推计算更大面积（如 150000 mm²）内的理论最大夹杂尺寸 L
结合标准误差（SE），给出 L 的 95% 置信区间

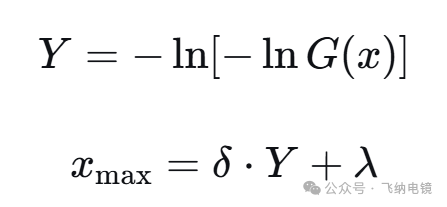

通过将测量的 N 个标准检验面积 S₀ 中的最大夹杂物尺寸 x₁, x₂, …, xN 按升序排列，累积概率可近似表示为 G(xᵢ) = i/(N+1)。在此基础上，经过线性化变换后，即可获得 x 与简化变量 Y 之间的线性关系：
目前，国内外在钢中夹杂物极值分析领域已形成两项代表性标准：国际上的 ASTM E2283 和我国的国家标准 GB/T 40281-2021。
根据标准推荐的核心流程如下：

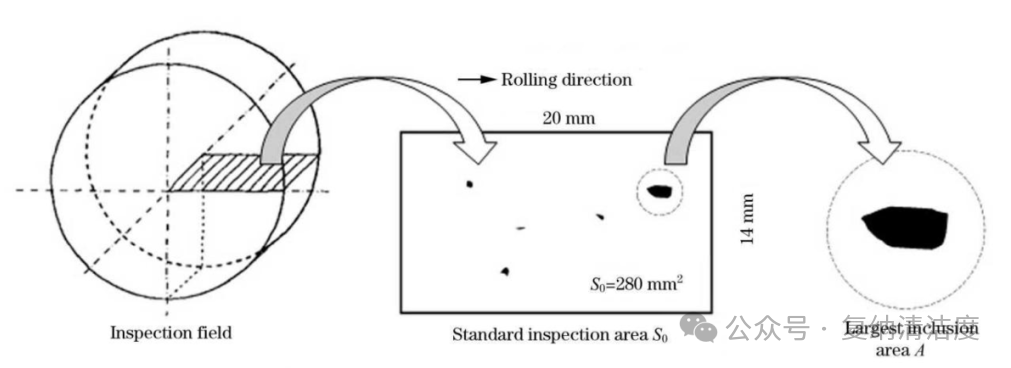

取样：一般取至少 24 个试样；
检测记录：每次检测记录该检验面上的最大夹杂物尺寸；
数据整理：共获得不少于 24 个最大夹杂物尺寸数据；
离群值剔除：采用 Grubbs 检验法剔除异常值（显著性水平1%）；
参数估计：计算 λ 和 δ；
预测外推：计算给定概率下的最大夹杂物尺寸 L

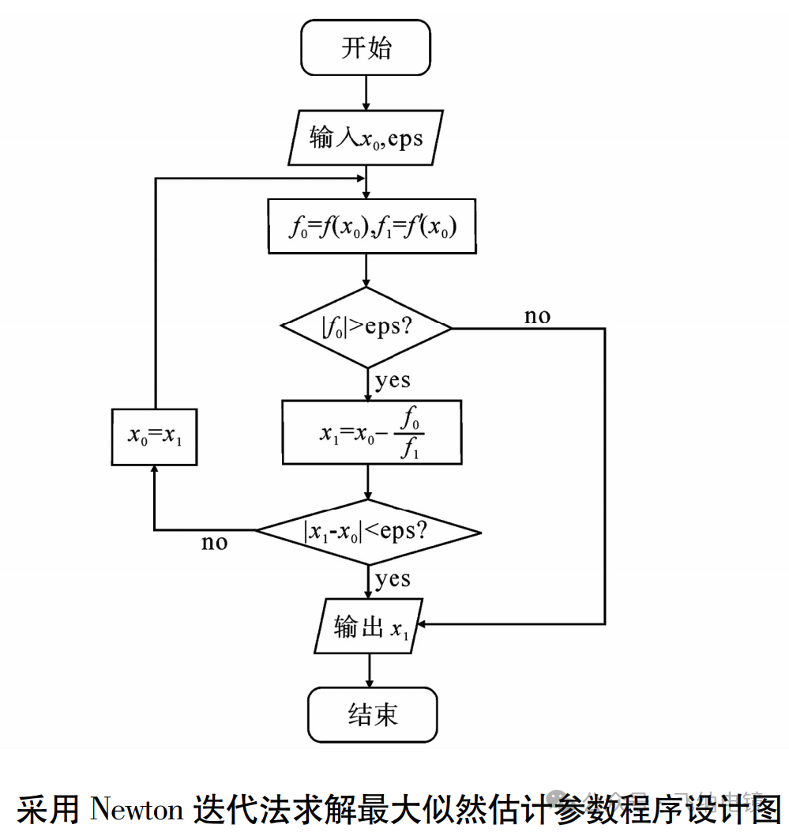

极值分析方法最核心的是采用可靠的参数估计方法求出 Gumbel 极值分布中的参数 δＭＬ 和 λＭＬ。 最为常用的精确度最高的是最大似然估计，对 Gumbel 分布密度函数的似然函数求对数后，分别对被估计参数 δ 和 λ 求偏导，可得到对应参数的非线性方程组。
03.自动化解决方案——Perception 软件中的EVA 功能
随着高洁净钢对统计样本量和精度的要求不断提高，手工检测和手动计算已难以满足需求。飞纳电镜开发的 Perception 自动颗粒分析软件，将极值分析功能深度集成于扫描电镜（SEM）平台，实现了从数据采集到报告生成的全流程自动化。

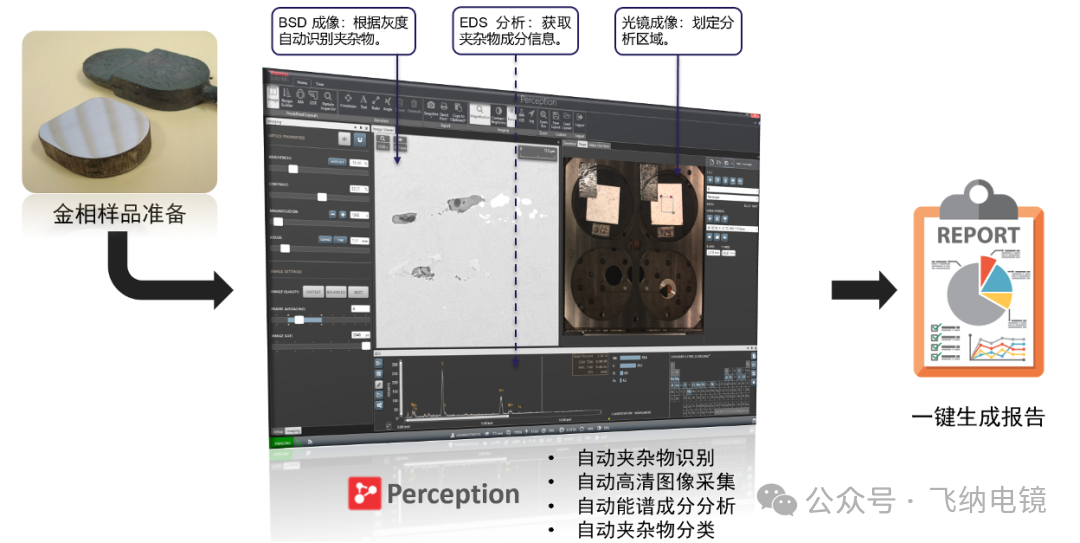

Perception 中的 EVA 模块遵循以下工作流：
自动采集：SEM 自动扫描预设的标准视场，识别并测量所有夹杂物；
分类统计：根据成分和形态自动将夹杂物分类（氧化物、硫化物、氮化物等）；
极值提取：自动提取多个工作流视场的最大夹杂物尺寸；
参数计算：内置最大似然法算法，自动计算 和；
结果输出：一键生成符合 ASTM E2283 标准的报告。
04.EVA，钢材疲劳寿命的“预言家”
对于高端钢材制造商来说，EVA 不是“可选”，而是“必备”。它能帮你回答客户最关心的问题：“你们的钢材，能保证在多长时间内不出疲劳失效？”Chao 等人采用极值统计法评估高洁净轴承钢（GCr15）中最大夹杂物的特征尺寸，并分析大型夹杂物的形貌与成分。

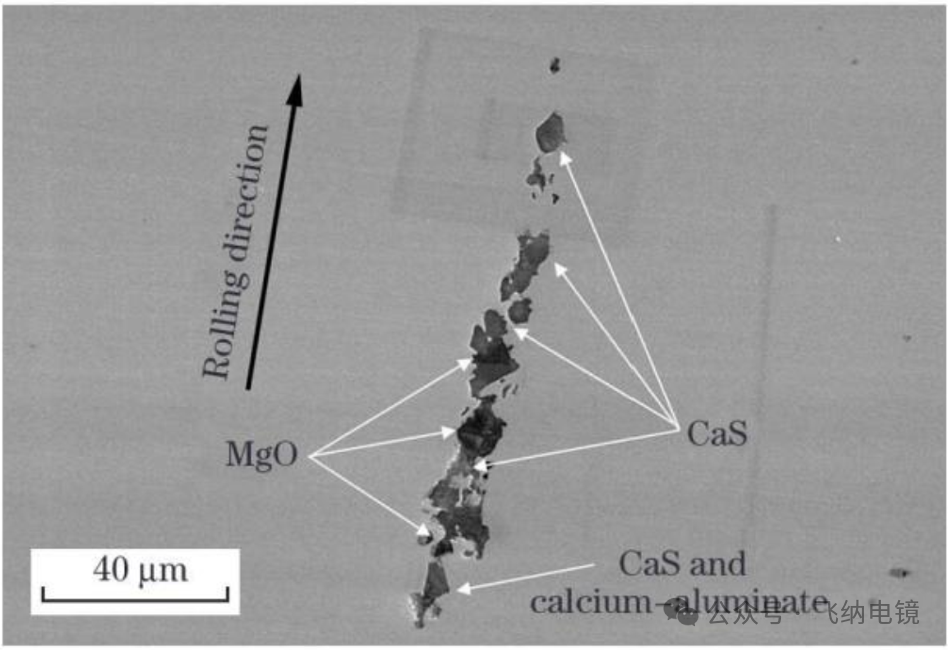

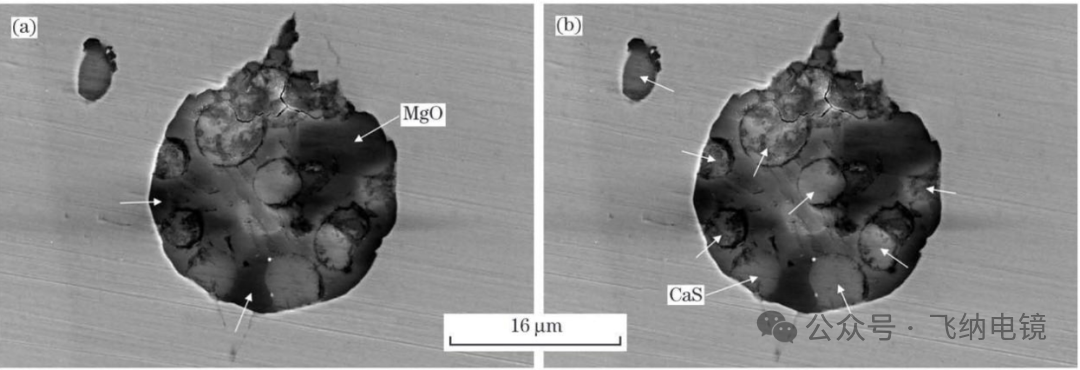

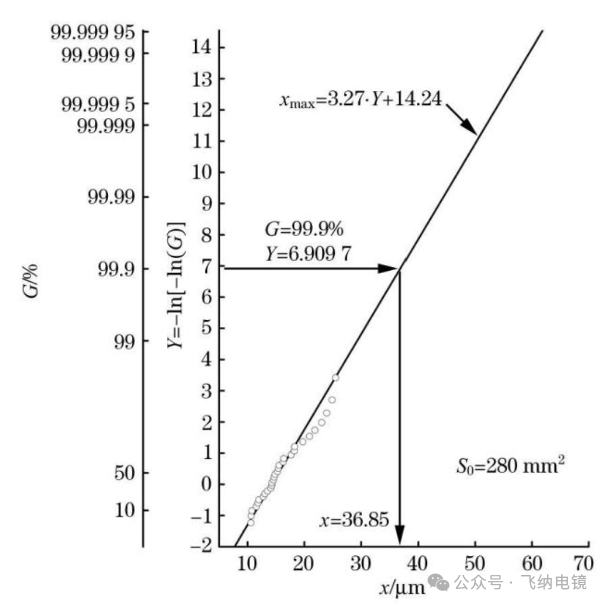

实测 30 个最大夹杂物的 x 范围：10.59 ~ 25.50 μm，计算得 δ=3.27，λ=14.24；预测概率 99.9% 时最大夹杂物特征尺寸≤ 36.85 μm。扫描电镜（SEM）显示大夹杂物多为 CaS、MgO、钙铝酸盐复合物，且存在裂纹。分析表明，实际发现的大尺寸夹杂物多为复合型（如 CaS 包裹 MgO 或钙铝酸盐）。传统评级方法难以对此类夹杂物准确定类，而极值分析法不受此影响，验证了其在高质量钢评估中的优势。

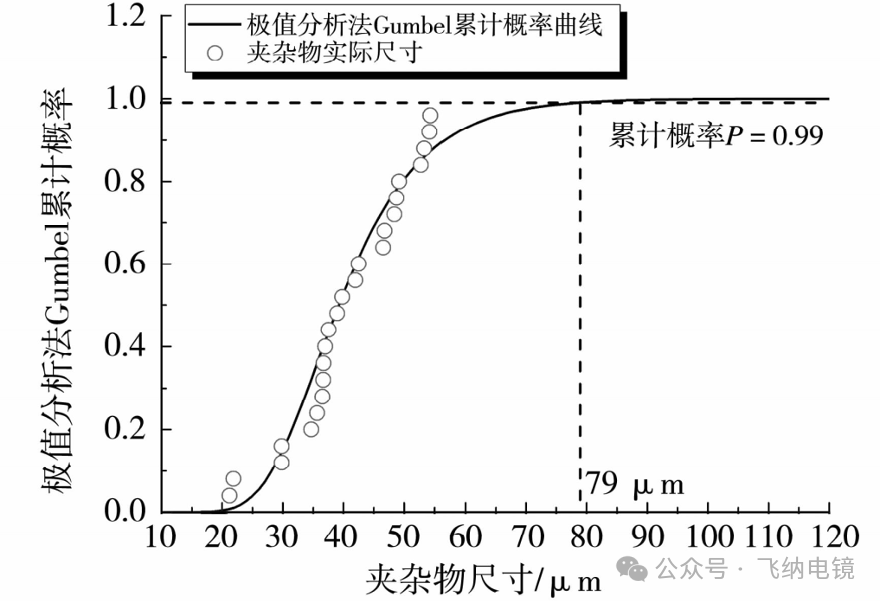

Guo 等人针对于桥梁缆索用钢进行相关极值分析，按 ASTM E2283:24 个检验视场，每个 150 mm²。采用 Aspex SEM 大量检测试样（总检测面积15 543 mm²），RH 精炼 10 min后仍存在 30 ~ 55 μm 的 CaO-CaS-Al₂O₃ 系夹杂物。Gumbel 分布拟合良好：P=0.99 时预测最大夹杂物 79 μm，P=0.999 时预测 99.52 μm。
极值分析法是钢铁行业迈向更高“洁净度”和更优“性能预测”的核心技术工具。它不仅克服了传统夹杂物评级方法的局限性，还通过统计学方法实现了从小样本到大体积的科学外推。Perception 等自动化软件平台的集成，则进一步将 EVA 从“专家技能”转化为“日常工具”，使高效率、高精度、高一致性的夹杂物评估成为可能。
参考文献
GB/T 40281-2021，钢中非金属夹杂物含量的测定 极值分析法
ASTM E2283-08，Standard Practice for Extreme Value Analysis of Nonmetallic Inclusions in Steel
Murakami, Y., Metal Fatigue: Effects of Small Defects and Nonmetallic Inclusions, Elsevier, 2002
Atkinson, H.V., Shi, G., Characterization of inclusions in clean steels, Progress in Materials Science, 2003
Tian, C. et al., Estimation of maximum inclusion by statistics of extreme values method in bearing steel, Journal of Iron and Steel Research International, 2017
郭洛方,高永彬,陈殿清,等.应用极值分析法预测桥梁缆索用钢夹杂物最大尺寸验证试验[J].金属制品.2021,(5).DOI:10.3969/j.issn.1003-4226.2021.05.012 .
Schmiedt, A. B., & Kamps, U. (2012). Statistical modeling of non-metallic inclusions in steels and extreme value analysis (Doctoral dissertation). RWTH Aachen University.
Wang, Y., Bai, H., Liu, C., Zhang, H., Ni, H., & Jönsson, P. (2022). Estimation of the probable maximum size of inclusions using statistics of extreme values and particle size distribution methods. Journal of Materials Research and Technology, 19, 2454–2465.
