ParticleX Steel

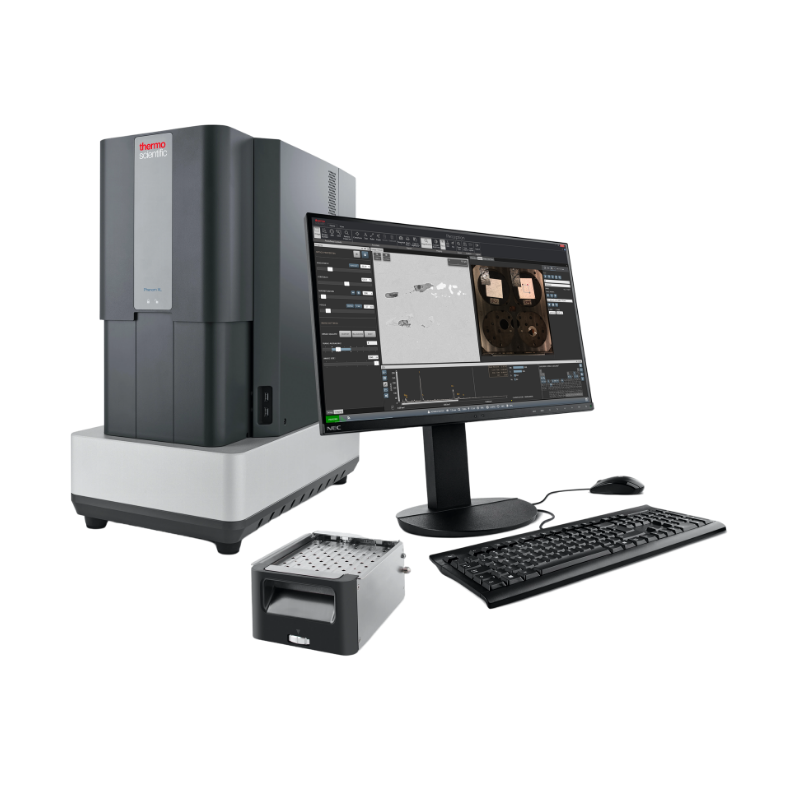

全自动一体化钢中非金属夹杂物分析系统

快速、精准、可靠的钢中非金属夹杂物分析系统

ParticleX Steel 采用 SEM+EDS 一体化集成技术，配合动态电子束控制与复杂特征算法（CFA），实现从样品制备、图像采集、成分分析到报告生成的全流程自动化。

预约样品测试下载产品手册

灯丝寿命 >3000小时

检测速度 高于人工10倍

符合 ASTM E2142 / GBT 30384标准

产品概述相关视频典型应用用户故事产品参数下载中心我们的用户

PRODUCT OVERVIEW

产品概述

ParticleX Steel 可自动识别、分析数万至数十万个夹杂物颗粒，依据 ASTM E2142-E45、GBT 30384 等国际标准进行分类统计，帮助钢铁企业精准控制非金属夹杂物，保障高品质洁净钢的稳定生产。

适用对象

炼钢企业质检部门
钢铁研究院所
高温合金/轴承钢/汽车钢生产商

典型应用

炼钢工艺优化
洁净钢质量评级
夹杂物溯源分析
出口产品合规认证

技术特点

动态电子束控制与CFA算法
CeB₆晶体灯丝超长寿命
7×24h无人值守自动化

高通量

检测速度快，支持 7×24 小时无人值守隔夜分析

全流程自动化

自动搜索、识别、成像、成分分析和分类统计，减少人为误差

标准化合规

支持 ASTM E2142-E45、GBT 30384 等国际标准，为钢企提供权威评级依据

数据可视化

输出三元相图、夹杂物尺寸分布直方图、极值分析图等多种数据报告

内置防震防磁

可放车间 / 实验室

长寿命稳定 CeB6 灯丝

无需频繁更换

典型应用

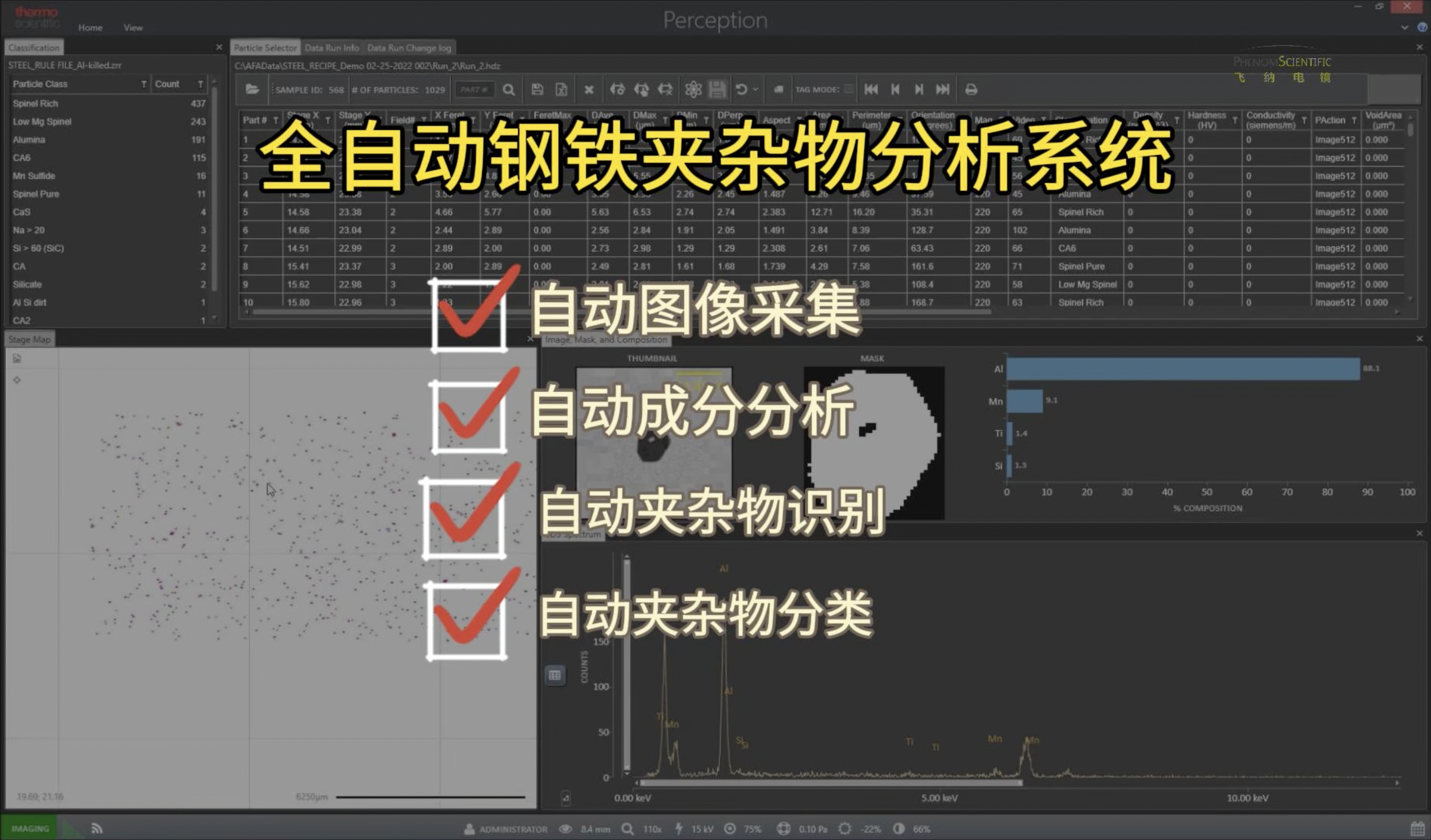

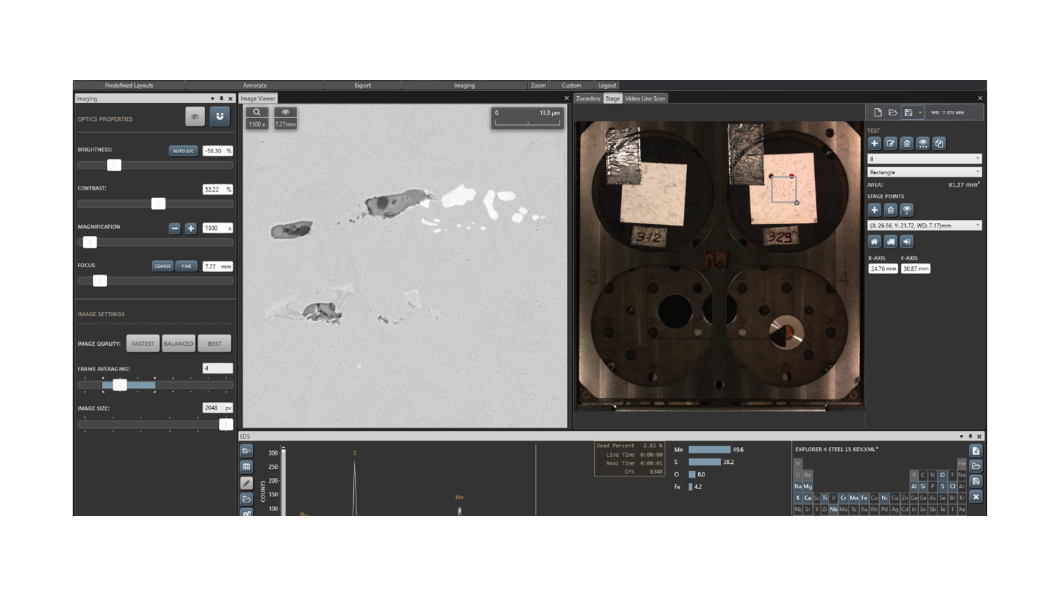

自动夹杂物识别

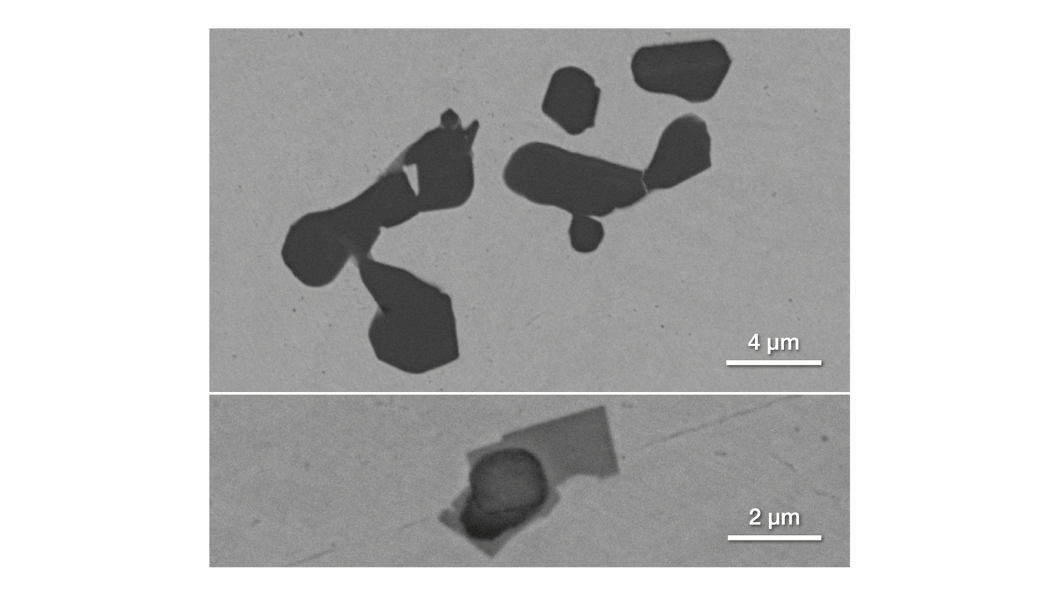

自动高清图像采集

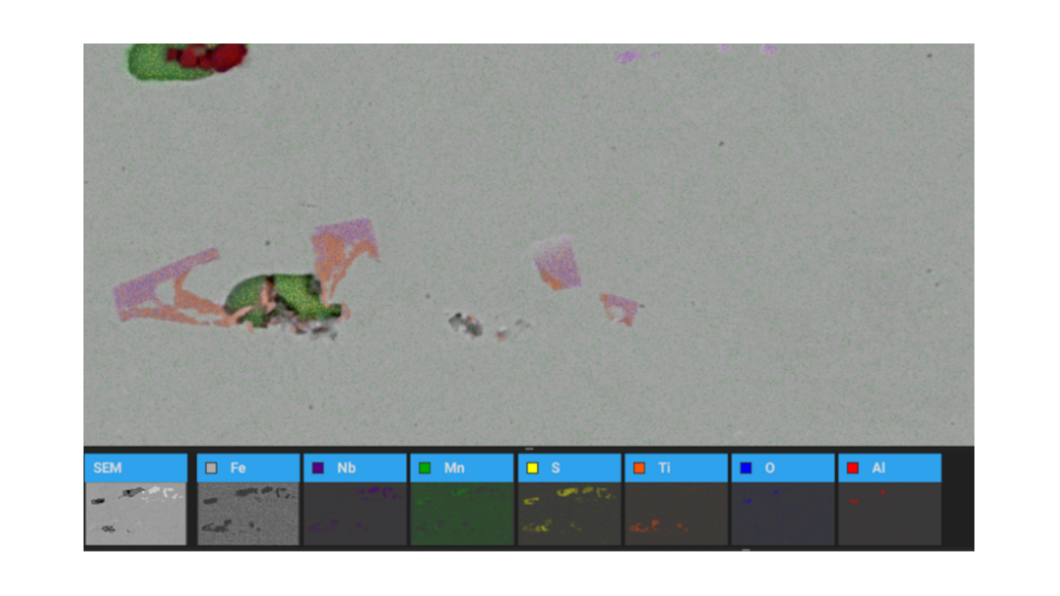

自动能谱成分分析

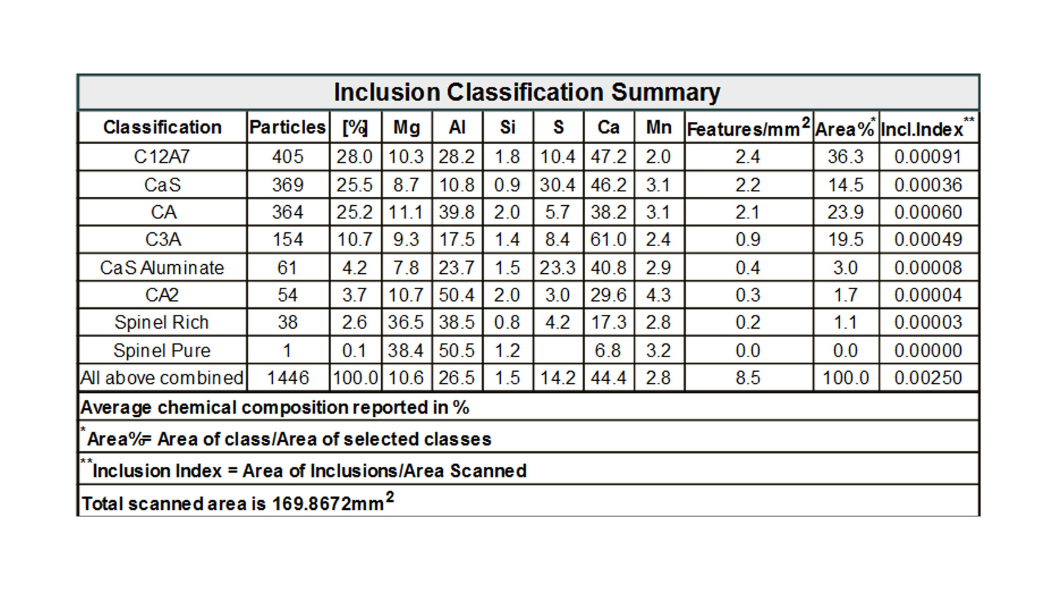

自动夹杂物分类

CUSTOMER STORY

用户故事

金属夹杂物的通用标准是 GB/T 10561，标准里对夹杂物进行了明确的分类：A类（硫化物）、B类（氧化铝类）、C类（硅酸盐类）、D（球状氧化物类）、DS类（单颗粒球状类），这些不同种类的夹杂物形态各有特点，特征也有所不同。我们使用的这台飞纳电镜的钢铁夹杂物系统 Phenom ParticleX Steel，是基于扫描电镜的背散射电子探测器 + 能谱探测器来进行自动化的分析和归类，不仅可以得到每个颗粒形态尺寸信息，还可根据化学成分进行细分，对于复合夹杂物更有说服力。

产品型号：ParticleX Steel

PRODUCT PARAMETER

产品参数

总体指标
产品全称	ParticleX Steel 钢铁夹杂物分析系统
光学放大	3-16 X
电子光学放大	200,000 X
分辨率	优于 8 nm
电子枪	优于 3000 小时 CeB6 灯丝
光学导航相机	彩色
加速电压	基本模式：2kV, 5kV, 10kV, 15kV, 20kV 高级模式：4.8 KV - 20.5 KV 连续可调
真空模式	低 - 中 - 高三种模式
探测器	背散射探测器二次电子探测器（选配）能谱探测器
全自动功能	全自动钢铁夹杂物检测
